产品概述：

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。JC1标准型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

产品应用：

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。（部分测试功能需要选购专门附件完成）

产品特点:

1. 液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2. 材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3. 吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4. 各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5. 附着滴法测试材料浸没在液体中的接触角测试；

6. 悬滴法测量各种液体表界面张力及其极性、色散分量；

7. 计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8. 分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

设备原理:

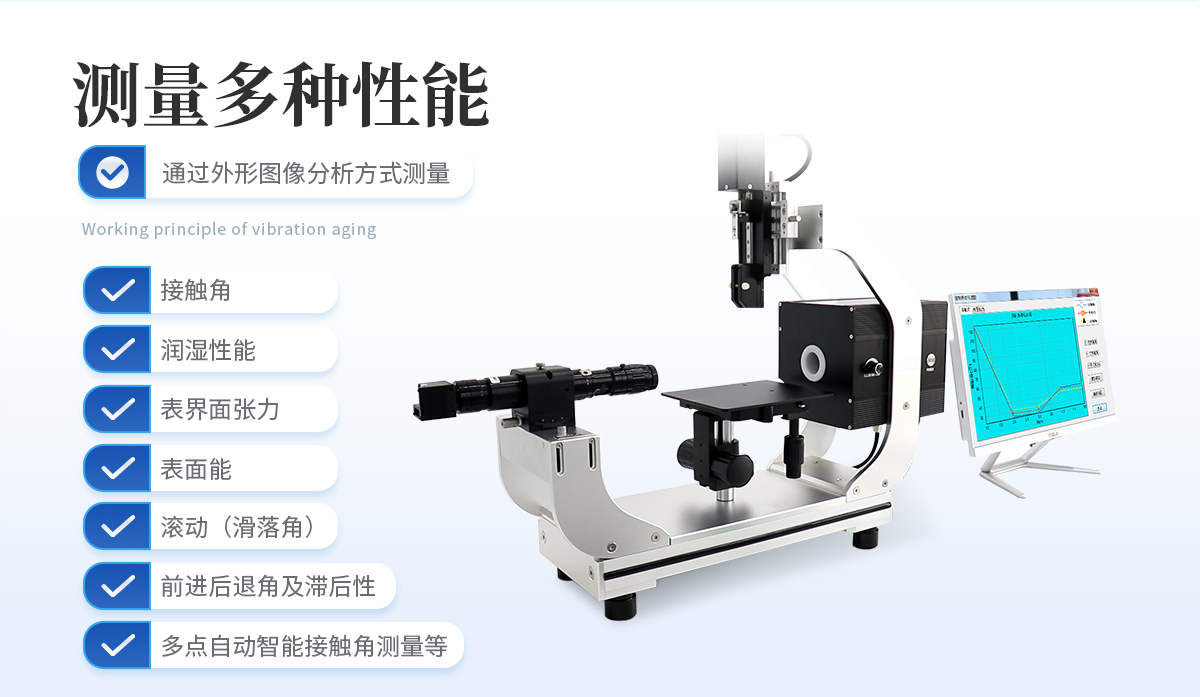

如上图、接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元采用微量手动旋钮式进液，滴液稳定，精度高；

样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.6-5倍放大可调，成像无畸形变形；

分析软件功能强大，具备一键式全自动拟合能力，具备国际***的拟合方法，满足各种液滴形态的**拟合；

技术规格（Specifications）

接触角主机

外形尺寸：550mm（长）*196mm（宽）*485mm（高）

重量：11KG

电源：220V / 60HZ

光源系统

光源：密集LED可调节蓝色基调工业级冷光源

寿命：使用寿命达贰万伍仟小时以上

注射单元

注射器：专用精密注射器、容量500μL

滴液：手动旋转式进液，滴液精度可达0.1μL

注射单元移动：上下100mm; 左右100mm

采集系统

CCD：USB3.0高速工业级芯片、200帧/S、600W像素

镜头：0.6-5倍高清工业级连续变倍式显微镜

采集系统调节：前后60mm、视角角度可调（平视、360°旋转等多视角观察）

样品台装置

工作台面尺寸：130mm*150mm

**样品尺寸：6寸

承重:5KG

样品台移动:前后移动手动，行程35mm，精度0.1mm左右移动手动，行程60mm，精度0.1mm上下移动手动，行程80mm，精度0.1mm

分析软件

接触角测量范围:0-180°

接触角测量精度:±0.1°

分析方法 :国内***的接触角测量分析软件自动拟合法（一键自动拟合，不存在人工误差）包括：圆法拟合（Circle method）、椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）、Young-laplace拟合、微分椭圆法/微分圆法（Differential circle / Differential ellipse）；

表面自由能：Zisman、OWRK、WU、WU 2、Fowkes、Antonow、Berthelot、EOS、粘附功、浸湿功、铺展系数

动态接触角拟合：批量截图拟合、视频连续自动拟合、自动在线实时拟合

表/界面张力测试：悬滴法（可实时全自动动态表面张力测试）

测试液滴状态：悬滴法(Pendant Drop)、停滴法(Sessile Drop)（2/3态）、掳泡法、座滴法、座针法

符合国家的相关标准（Accord with national standard）:

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

产品特点（Product features）:

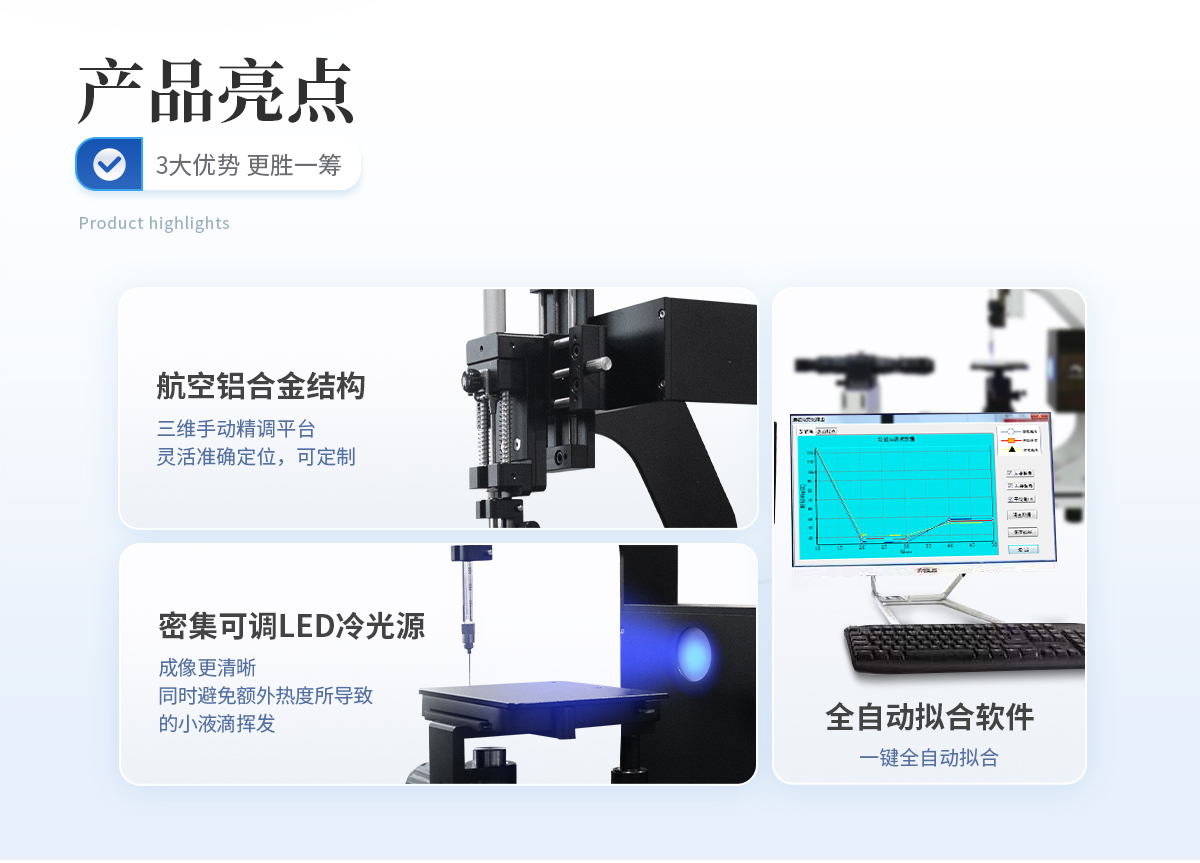

1. 主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际顶尖进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；
